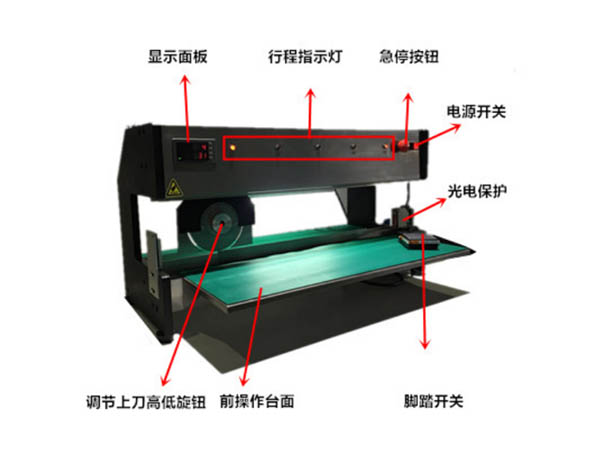

一：設備圖片

二：設備包含
1.整機一臺
2.說明書一份
3.保修卡一份
4.內六角扳手一根
5.電源線一根

三：顯示器功能說明

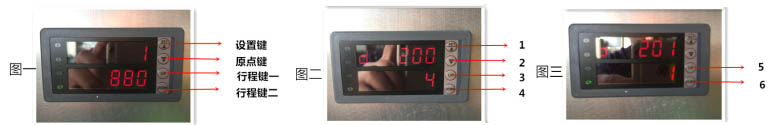

1. 開機狀態如圖一，各按鍵功能如圖一所標識一樣。屏上部分顯示為當前分板速度，下部分顯示為分板次數
2. 當長按設置鍵3秒左右，顯示畫面出現閃動狀態，顯示內容如圖二、圖三，可通過1和2切換圖二和圖三畫面
3.圖二為調節速度界面，按3升，按4降，可調范圍1-5檔（5檔最快），超過范圍，設備報警
4. 圖三為操作模式切換界面，模式有兩種，可通過按5和6切換，當顯示屏里顯示數值為1，代表點動模式，顯示屏里顯示數值為2，代表長按模式

5.分板次數歸零設定：在圖一的狀態下，同時長按行程鍵一和行程鍵二

四：技術參數
1.設備總重約30KG
2.包裝尺寸700mm*360mm*300mm
3.輸入電源 AC220V/50Hz 功率40W
4.限制元器件高度30mm
5.適用板材厚度：普通PCB板0.3mm-3mm，V-CUT槽深0.2mm，元件與板槽距離最小1.5mm，最長可切400mm板材
6.分板速度：1-5檔可調
7.工作模式：點動和長按雙模式
8.安全保障：裝有光電保護
五：操作說明
5-1運轉前的準備
將設備放置于平穩的臺面上，接入電源，插入腳踏開關，打開主電源開關電源指示燈亮，根據所分的PCB板長調節相對應的行程范圍（設備出廠默認值行程400MM，速度為4檔，工作模式為1模式（點動模式））
5-2 操作流程
5-2-1．將板材放在下刀刀口上，V-CUT槽卡在刀鋒上，使其前后不可晃動。
5-2-2.踏下腳踏開關，刀片開始行程范圍內工作
5-2-3.切邊沒有毛刺，并且無裂紋為較好。

六：設備的保養
每天使用后，應當清除碎板邊，用壓縮空氣吹去木屑，在用抹布蘸取無水酒精擦拭刀口，再涂上防銹油。

七：安全事項
7-1．請使用設備規定的輸入電源，如有機械故障應當及時檢修，以免造成設備不可修復性損壞
7-2. 設備運行時請勿將手或其它物品接觸刀口，以免夾傷手指或造成設備損壞。
7-3.提供的電源應當安全接地。
7-4.維修或保養時應當拔掉電源，以防設備突然運轉。
注意：當設備處于報警狀態，需按原點鍵，設備回原點，解除報警
