1.適用范圍
適用各種不規則的PCB板，郵票孔PCB板分割，支持點、直線、圓弧、L形、圓形等路徑編程方式，避免人工折板所導致的錫裂及元件受損問題。
2.式樣
型    號 ATB-FB410
額定電壓 220V
額定功率 600W
尺    寸 582*678*697mm
重    量 74KG
3.外觀

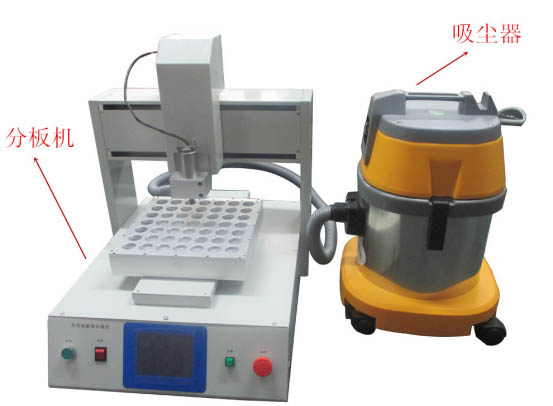

實物圖示如下：

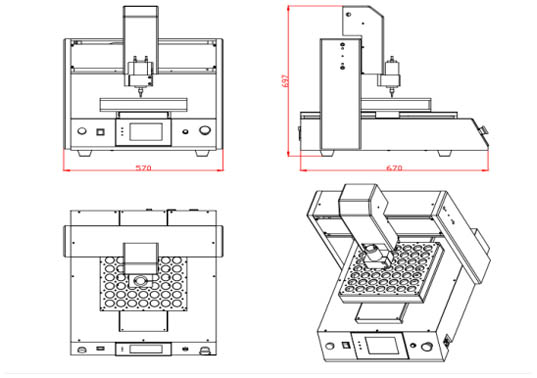

分板機機械圖：

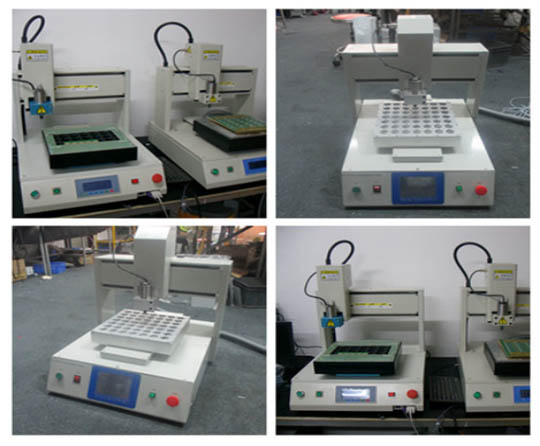

產品組圖：

4.性能優勢
1.臺式單工作臺切割機，速度高達100mm/s，定位 速度500mm/s。
2.在裝載和卸載期間能夠無間斷連續切割。
3.高質量的轉軸系統使系統能夠快速地加減速，減少同期時間，提高生產率， 同時保持高精度。
4.使用高質量的硬件以保證高鋼度和高性能。
5.所有導螺桿被遮住以防止灰塵和臟物進入，從而提高轉軸的壽命和性能。
5.技術參數
1.驅動系統馬達：步進馬達
2.主軸：國產主軸
3.切割性能：500mm/s
4.驅動系統重復精度：±0.02mm
5.切割速度：最大100mm/S取決于線路板材料和切割質量
6.分辨率：±0.01mm
7.配置：X、Y、Z三軸,絲桿+導軌
行程：300*300*100mm,行程可定做
8.重復精度：<0.1mm,對直線和曲線的輪廓
9.線路板定位：特殊或標準夾具
10.裝卸方式：人工方式
11.線路板厚度：0.4mm-4mm
12.安全設置：整機緊急停止開關，主軸緊急停止開關，主軸馬達過熱和馬達過載檢測
6.銑刀參數
規格：0.8/1.0/1.2/1.5
使用壽命：35--40m
7. 主軸參數：
功率：300W
最大轉速：60000轉/分鐘
冷卻方式：風冷
使用壽命：5-6年
8. 工業吸塵器參數
品牌：騰奧
真空吸力：1800mmH2O
冷卻模式：循環
容量：15升
功率：1000W單相、220V
氣流量：48kg/秒
工作時間：2-4小時
包裝尺寸：440*440*620
重量：13.7kg
