一．產品介紹

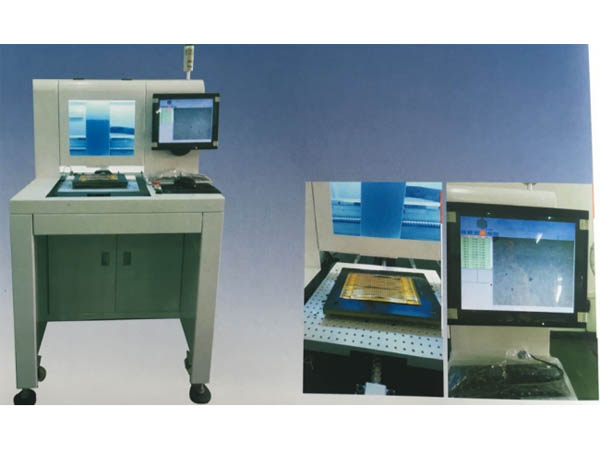

1．ATB-F680是新概念刀片切割機，是專為分割多連板FPC的專用機，是模仿人的手工來切割，有效地降低切割壓力，提升切割速度，使得切割精度更符合要求。先編輯好的路徑分割的設備，取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改。
2.配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高，圖像跟清晰。
3.自動MARK點定位校正系統，移動路徑有寶時顯示和模凝路線跟蹤，顯示一目了然，自動對立校正功能，切割精度更高，F(xiàn)PC低要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
4.程序的工作臺復制，區塊復制，陳列，多角度連接板復制，單步跟蹤修改功能，區塊編輯修改功能，簡化了程序制作的時間，提高編輯效率。
5.透明的安全門設計，使加工過程一目了然，開門有急停減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。
6．利用平臺連滑加工放置FPC基板，平臺使用伺服絲桿帶動，速度比起氣缸更快，精度更高更穩定，減少等待時間，提高產量。
二．性能介紹：
I. Hardware（硬件） | |
System models / types（系統模式／類型） | Windows XP Professional 操作系統 |
Overall（概述） | |
FootPrint (LxWxH)（設備尺寸） | 945mm*826mm*1236mm |
Weight (Approximate)（重量） | 180KG |
Adjustable machine footings (for height)（底腳可調高度） | 60~110mm |
Manipulator | |
Manipulator Motor（操縱馬達類型） | Panasonic MINAS A5系列 |
Manipulator Repeatability（操縱馬達重復精度） | ±0.01mm |
Maximum Axis Travel (X,Y,Z)（各軸最大工作范圍） | 360mm*360mm*70mm |
Work station（工作臺） | |
Board Positioning（板的定位方式） | 治具定位、視覺校正 |
Loading/Unloading（上下板方式） | 人工放置 |
Routing Range（分板最大尺寸） | 350mm*350mm |
Panel Thickness（板最大厚度） | 3mm以內 |
Fixturing | |
Rigid Fixturing（剛性夾具） | 專用防靜電治具 |
Top Clamp（上端夾緊） | 采用孔定位方式 |
Routing capability | |
Max routing speed（最大切割速度） | 100mm/s |
Repeatability（切割重復精度） | ±0.02mm |
Vacuum System | |
Utilities | |
Power（功率） | 1.5KW AC220V |
II. Software and Programming | |
System platform（操作系統） | Windows XP Professional（(Service3,v.3244) |
System Stability（系統穩定性） | 24小時工作無異常 |
Vision system（視覺系統） | 高精度CCD視覺定位校正系統（SONY 250系列） |
Programming（程序） | |
On-line（在線） | 在線編程 |
Editing function（編輯功能） | 直線、斜線、 |
No. of Programs that can be installed（程序存儲） | 跟據需要選擇存儲位置 |
Configure CCD Camera for programming（配置編程CCD） | Fangchen F130系列高精度CCD |
Toolbit Diameter Compensation(刀具直徑補償） | 提供不同角度不同形狀補嘗供用戶選擇 |
Operation Monitors | |
3-color Tower Light（三色燈） | 高亮度三色燈監視機器的各種工作狀態 |
Tool Break Detection（工具好壞檢測） | 刀具壽命自動檢測，使用時間檢測 |
Motor Overheat Detection（馬達過熱檢測） | 具有過熱、過載、低電壓等保護功能 |
Servo Overload Detection（伺服過載檢測） | 具有過載、線路是否正常、低電壓等保護功能 |
Tool Life Tracking（工具壽命跟蹤） | 刀具壽命自動檢測， |
PCB Board Counter（分板計數） | 分板型號、分板計數，多樣化的計數方式。 |
Machine Error History（機器報錯記錄） | 軟件自動記憶機器所有報警記錄 |
III. Accuracy | |
Axis positioning accuracy（軸位置精度） | ±0.01mm |
Routing Accuracy（分板精度） | ±0.05mm |
IV. Safety | |
Enclosed Work Area（工作范圍保護罩） | 采用四面密封保護方式 |
Door Interlock Sensors（門的互鎖保護傳感器） | 前后安全門微動開關感應， |
Emergency Stop Button (緊急停止按鈕） | 工作臺旁一個， |

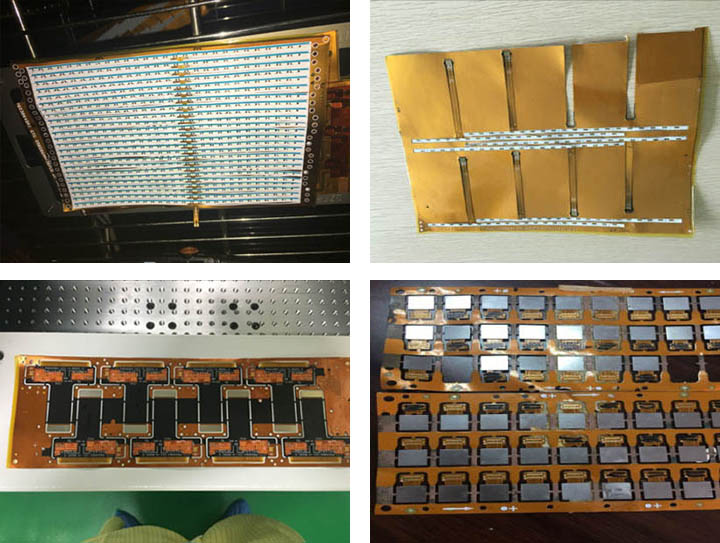

三．客戶使用產品案例
四．客戶成功案例
